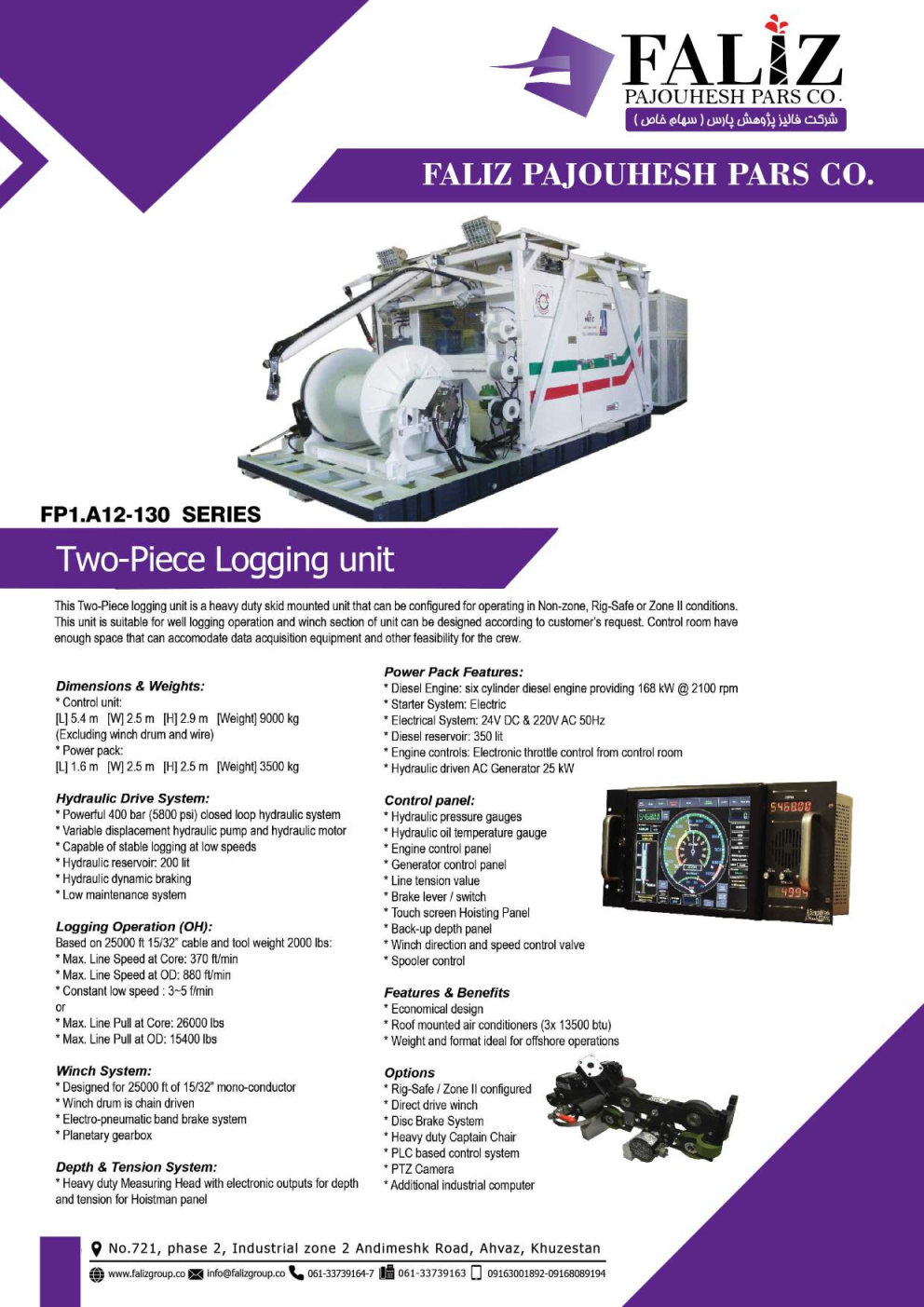

واحد لاگینگ دوتکه (Two-Piece Logging Unit) با طراحی سنگین و نصبشده روی شاسی اسکی، قابل پیکربندی برای شرایط Non-zone، Rig-Safe یا Zone II است.
واحد لاگینگ دوتکه (Two-Piece Logging Unit) با طراحی سنگین و نصبشده روی شاسی اسکی، قابل پیکربندی برای شرایط Non-zone، Rig-Safe یا Zone II است. مناسب عملیات لاگینگ چاههای نفت و گاز، با قابلیت طراحی بخشهای مختلف طبق نیاز مشتری. اتاق کنترل فضای کافی برای تجهیزات ثبت داده و راحتی کارکنان دارد.
| ابعاد و وزن | واحد کنترل دارای طول ۵٫۴ متر، عرض ۲٫۵ متر و ارتفاع ۲٫۹ متر است و وزن آن بدون درام و سیم حدود ۹۰۰۰ کیلوگرم میباشد., بخش پاور پک با طول ۱٫۶ متر، عرض ۲٫۵ متر و ارتفاع ۲٫۵ متر طراحی شده و وزن آن به ۳۵۰۰ کیلوگرم میرسد. |
|---|---|
| سیستم هیدرولیک | فشار کاری: ۴۰۰ بار (۵۸۰۰ psi) با سیستم حلقه بسته, پمپ و موتور هیدرولیک با جابجایی متغیر, عملکرد پایدار در سرعتهای پایین, مخزن روغن هیدرولیک: ۲۰۰ لیتر, ترمز دینامیک هیدرولیکی, نیاز به نگهداری کم |
| عملکرد لاگینگ | اساس کابل ۱۵/۳۲ اینچ به طول ۲۵۰۰۰ فوت و وزن کل ۲۰۰۰ پوند: حداکثر سرعت کابل در حالت OB: ۸۰۰ فوت/دقیقه, حداکثر سرعت کابل در حالت OD: ۶۵۰ فوت/دقیقه, سرعت ثابت کابل: ۵ فوت/دقیقه, حداکثر کشش کابل در مرکز درام: ۲۶۰۰۰ پوند, حداکثر کشش کابل در حالت OD: ۱۴۵۰۰ پوند |
| سیستم وینچ | طراحیشده برای کابل ۱۵/۳۲ اینچ به طول ۲۵۰۰۰ فوت, درام وینچ با سنسور کشش, سیستم ترمز دینامیک, گیربکس سیارهای |
| پنل کنترل | گیج فشار هیدرولیک, گیج دمای روغن هیدرولیک, پنل کنترل موتور, پنل کنترل ژنراتور, سنسور کشش کابل, اهرم/کلید ترمز, پنل لمسی کنترل بالابر, پنل پشتیبان عمق, شیر کنترل جهت و سرعت وینچ, کنترل سرعت |
| مزایا | طراحی اقتصادی, کولر سقفی (۳ عدد با ظرفیت ۱۳۵۰۰ BTU), وزن و ابعاد مناسب برای عملیات دریایی (Offshore |
